楽天モバイル 電測Wiki

整流器・バッテリー†

整流器・バッテリーについてのまとめページです。

4G基地局（ピコセル・電柱先端設置局）基地局設備†

• 屋外用直流電源

  製造元：GSユアサ インフラシステムズ
  型番：SRF-48V-102

コン柱局・屋上局設置設備†

• 1組目

  製造元：HUAWEI
  〔整流器〕
  製品コード：PHUA0011（1.5kW）
  型番：DPU40D-N06A2
  〔バッテリー〕
  製品コード：PHUA2011（40Ah）
  型番：DBU40B-N12A4

• 2組目

  製造元：CPS
  〔整流器〕
  製品コード：PCPS0021（1.4/3.0kW）
  型番：記載なし（不明）
  〔バッテリー〕
  製品コード：PCPS2021（50Ah）
  型番：SS4850-H

• 3組目

  製造元：KAPJIN（WILLINGS）
  〔整流器〕
  製品コード：PKPJ0031（1.5/3.0kW）
  型番：不明
  〔バッテリー〕
  製品コード：PKPJ2031（50Ah）
  型番：MTR-050-048-OD

• 4組目

  製造元：HUAWEI
  〔整流器〕
  製品コード：PHUA0041（3.0/4.5kW）
  型番：DPU120D-N15A1
  〔バッテリー〕
  製品コード：PHUA2041（50Ah）
  型番：DBU50B-N12A1

• 5組目

  製造元：KAPJIN（WILLINGS）？
  〔整流器〕
  製品コード：PKPJ0051（1.5/3.0kW）
  型番：不明
  〔バッテリー〕
  製品コード：PKPJ2051（50Ah）
  型番：不明

• 6組目

  製造元：SKYALIGN
  〔整流器〕
  製品コード：PSFC0061（1.5/3.0kW）
  型番：DPD3000RM01
  〔バッテリー〕
  製品コード：PSFC2061（50Ah）
  型番：DBD4850RM01

個数†

• 通常仕様
  • 整流器×1+バッテリー（40/50Ah）×1
  • 整流器×1+バッテリー（40/50Ah）×2
• 災害対策仕様（長時間駆動）

  根拠法令：情報通信ネットワーク安全・信頼性基準（昭和62年郵政省告示第73号 2021年5月改正?）

  • 【24時間バッテリー稼働対応】
    整流器×1＋バッテリー（40/50Ah）×2
    ＋
    災害バッテリー用整流器×1+バッテリー（50Ah）×8

  • 【72時間バッテリー稼働対応】
    整流器×1＋バッテリー（40/50Ah）×2
    ＋
    災害バッテリー用整流器×3＋バッテリー（50Ah）×24

    バッテリー容量が合計400Ahで24時間分の電力です

配電盤？†

• 蓄電池設備条例対応部材セット2（3B）

  製造元：HUAWEI
  製品コード：PHUA9022
  型番：不明
  （特徴）「蓄電池設備」と書かれたプレートが薄い緑色

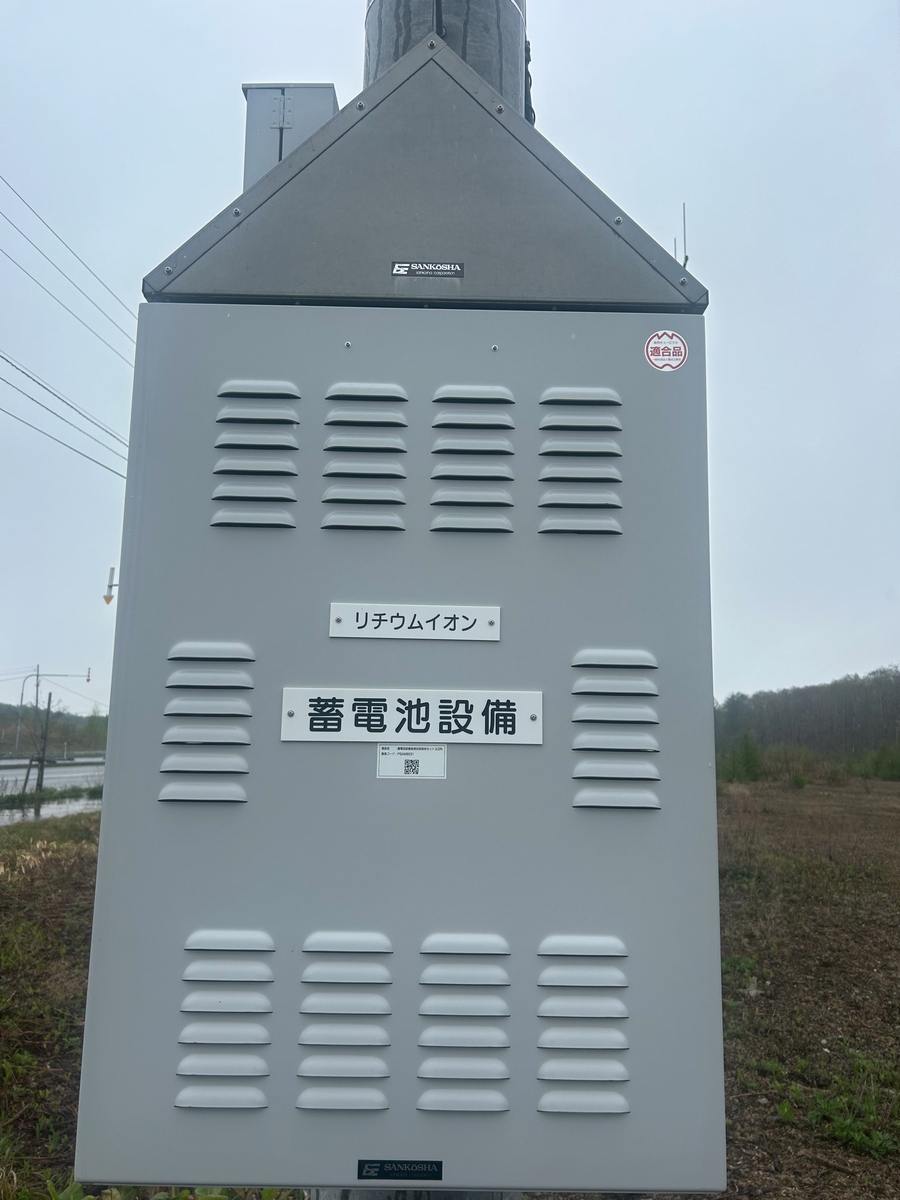

• 蓄電池設備条例対応部材セット3（2R）

  製造元：サンコーシヤ
  製品コード：PSAN9031
