楽天モバイル料金プランの変更に伴い、楽天回線の契約なしでも電測をする方法をまとめます。
端末との相性があるのと楽天回線エリアが連続しない地域での電測はやや難ありですが、楽天回線なくても電測できます。
画像の例ではドコモ回線SIMですが、他社でも同様です。
楽天回線エリア内で設定画面の通信事業者（ネットワークオペレーター）選択画面にて44011（Rakuten）を選択します。
何かしらのエラーが出たり、アンテナピクトが消えてもそのまま無視します。
Network Cell Info Lite アプリの起動し、RAW タブを開きます。
上部のMccMnc欄がそのSIMカードのキャリアではなく、楽天の 44011 になっていれば成功です。
これをSIMカードのキャリアではなく楽天に設定（偽装）できるか否かで電測できるかが決まってきます。
対応していない端末ではSIMカードのままのMccMnc欄で変わりません。
MccMnc欄が44011になったとしても、下部左上が Serving ではなく Neighbor になるものは隣接セルが見えているだけです。
つまり切り替えはできるが掴まない状態といえます。
この状態ではTower Collectorは記録・反映されますが、CellMapperではeNB表示部分が 斜体 になりアップしても反映されず、楽天電測では圏外扱いになります。
残念ながらこの端末ではMLS回収くらいしか使用できません。

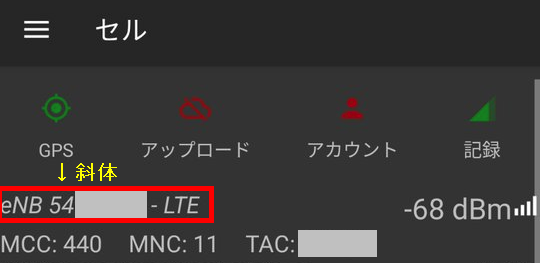

CellMapperの斜体表示というのはこんな感じです。
まれに Neighbor になるのに斜体にならない端末があり、その場合はCellMapperは使用できます。
MccMnc欄が 44011 かつ下部左上が Serving にさえなっていれば既に楽天回線を掴んでいるはずです。
CellMapper / Tower Collector では正常に記録・アップロードができることを確認済みです。
楽天電測を使用するにはオンラインである必要があるのでもうひと工夫必要です。
モバイルルータや他端末テザリングなどWi-Fi接続環境を用意してそちら経由で通信させれば従来どおり使用できます。
理論上はこれでバンド固定相当の動作になりますが、楽天回線エリアから脱すると端末の制御が入って他社回線を掴んでしまうようです。
その場合には再度通信事業者の選択をする必要があるため、エリアが連続しない場所の電測には向きません。
電測作業が終わったら通信事業者の指定は自動に戻しておきましょう。
動作するか否かは端末の問題かAndroidバージョンかSIMなのかよく判っていません。
公式の楽天モバイル対応状況で通信不可となっている端末でも電測できるものがあります。
古い端末でも楽天の周波数に対応していないため掴まないとは限りません。
動作しなかった情報も含めて情報お待ちしております。
| キャリア | 端末 | Android | SIMカード | 楽天回線 | Tower Collector | CellMapper | 楽天電測 | 備考 |
|---|---|---|---|---|---|---|---|---|
| au | Galaxy A51 5G（SCG07） | 11 | au | ○ | ○ | ○ | △ | TA表示される端末だが、表示されない |
| au | Galaxy S20 5G（SCG01） | 12 | ＊ | ○ | ○ | ○ | △ | 4キャリアSIM OK。TA表示されない |
| au | Xperia XZ3（SOV39） | 10 | ＊ | ○ | ？ | ○ | ？ | 4キャリアSIM OK |
| 楽天 | Galaxy A7 | 9 | au | ○ | ○ | ○ | △ | 元からTAが表示されない端末 |
| ドコモ | Galaxy S8（SC-02J） | 8 | ドコモ | ○ | ○ | ○ | △ | 元からTAが表示されない端末 |
| ドコモ | Galaxy S5（SC-04F） | 6 | ドコモ | ○ | ○ | ○ | × | 楽天電測動作外OS |
| ドコモ | arrows 5G（F-51A） | 12 | ドコモ | △ | ○ | ○ | × | Neighbor表示だが斜体にならない |
| ドコモ | Xperia Z4 Tablet（SO-05G） | 7 | ドコモ | △ | ○ | × | × | |
| ドコモ | Xperia XZ Premium（SO-04J） | 9 | ＊ | △ | ？ | ？ | ？ | |
| 楽天 | Rakuten BIG | 10 | 楽天抜け殻eSIM | △ | ？ | ？ | × | |
| 楽天 | Rakuten Mini | 9 | 楽天抜け殻eSIM | △ | ○ | ？ | × | |
| 楽天 | Rakuten Mini | 9 | au | △ | ○ | ？ | × | |
| ドコモ | AQUOS sense（SH-01K） | 8 | au | △ | ○ | × | × | |
| ソフトバンク | HTC U11（601HT） | 9 | ＊ | △ | ？ | × | ？ | |
| フリー | AQUOS sense4（SH-M15） | 12 | au | △ | ？ | ？ | × | |
| フリー | Google Pixel 5a | 12 | ドコモ | △ | ○ | × | × | |
| フリー | Xiaomi 11T Pro | 12 | ＊ | △ | ？ | × | ？ | |
| フリー | Xiaomi Redmi 9T | 11 | ＊ | △ | ？ | × | ？ | |
| フリー | Xiaomi Redmi Note 9S | 11 | ドコモ | △ | ○ | ？ | × | |
| フリー | Xiaomi Mi 11 Lite 5G Global版 | 12 | ドコモ | △ | ○ | × | × | |
| au | Xiaomi Mi 10 Lite 5G（XIG01） | 11 | ＊ | △ | ○ | × | ？ | 圏外復帰時に再接続が必要 |
| フリー | Black Shark 4 | 11 | ＊ | △ | ○ | × | × | |
| フリー | Motorola MOTO Z Play | 8 | ドコモ | △ | ○ | × | × | |
| フリー | OPPO Reno A | 9 | ソフトバンク | △ | ○ | × | × | 1-2分で戻ってしまう |
| au | Galaxy A32 5G（SCG08） | 11 | ＊ | × | － | － | － | 3G落ち |
| au | Galaxy A41（SCV48） | 11 | au | × | － | － | － | すぐに戻ってしまう |
| au | Galaxy A20（SCV46） | 11 | ドコモ | × | － | － | － | 切り替わらない |
| au | Google Pixel 6（GA02910） | 12 | ドコモ/au | × | － | － | － | 切り替わらない |
| フリー | Google Pixel 4a | 12 | ドコモ | × | － | － | － | すぐに戻ってしまう |
楽天回線：○…設定できて掴む（Serving） △…設定できるが掴まない（Neighbor） ×…設定しても切り替わらないまたは瞬時に戻る
CellMapper：○…eNB表示が斜体にならない ×…eNB表示が斜体になる
注：SIMカードはMVNO含む
SIMカードにはRegistered PLMN（RPLMN）という、最後に接続していた携帯電話事業者の数字が記録されており、例えばRPLMNが44010であれば44010の基地局に接続しようとする。44010の基地局が複数あったら、強い電波を出す基地局に接続する。 もし、RPLMNがない新品のSIMカードだった場合、もしくはRPLMNのeNodeBがない場合は、SIMカードに記録されているHome PLMN（HPLMN）を確認する。HPLMNはSIMカードを発行した事業者のことで、HPLMNのeNodeBがあれば、そこに接続しようとする。 RPLMNのeNodeBもHPLMNのeNodeBもなかったら、SIMカードに記録されたOperator controlled PLMN（OPLMN）をチェックする。OPLMNは、SIMカードを発行した事業者が、自分のHPLMNのeNodeBがないときに優先する接続先のこと。このケースのほとんどはローミングの場合だ。海外では国内の基地局の電波はキャッチできないので、そのSIMカードを発行した事業者が用意した希望する事業者リストに沿って接続する。 なお、上記に合致するeNodeBがなかった場合は、一番電波の強い基地局に接続しようとする。
使用できる地域が東名阪以外の地方の郊外に限定されますが、SIMなしでも電測可能です。
例えば、北海道・東北・能登半島・紀伊半島南部（各市街地を除く）など。
飛んでいる電波が楽天しかなければ必然的にそれを掴むためです。
バンド固定さえしていえば、特段の設定は不要です。
理論上はau共同整備局以外の電測には差し支えないと思われます。
茨城県、栃木県、群馬県、埼玉県、千葉県、東京都、神奈川県、山梨県、岐阜県、静岡県、愛知県、三重県(尾鷲市、熊野市及び南牟婁郡を除く。)、滋賀県、京都府(福知山市、舞鶴市、綾部市、宮津市、京丹後市、北桑田郡、船井郡、天田郡、加佐郡及び与謝郡を除く。)、大阪府、兵庫県(豊岡市、養父市、朝来市、宍粟市、丹波市、篠山市、西脇市、多可郡、神崎郡、飾磨郡夢前町、宍粟郡、揖保郡新宮町、佐用郡、赤穂郡及び美方郡を除く。)、奈良県(吉野郡十津川村及び下北山村を除く。)及び和歌山県(御坊市、田辺市、新宮市、日高郡、西牟婁郡及び東牟婁郡を除く。)の区域(行政区画に変更があった場合においても、当該区域は、なお従前の区域による。)
